INA滑塊KWVE45-B德國依納進口滑塊

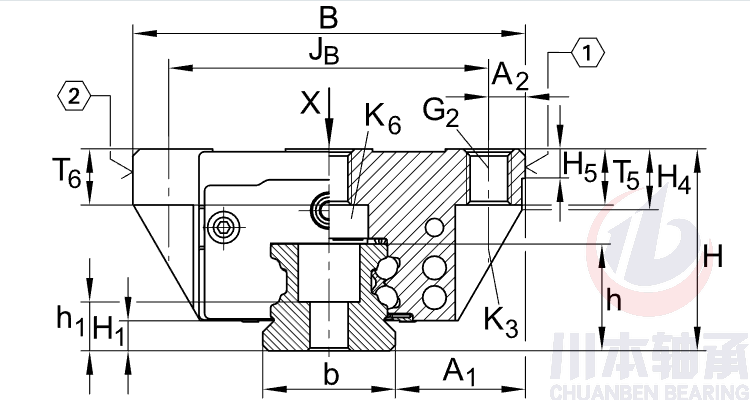

H	60 mm
B	120 mm
L	140,6 mm

1)		定位面
2)		標記
A1	37,5 mm
A2	10 mm
A3	16,5 mm
A4	16,5 mm

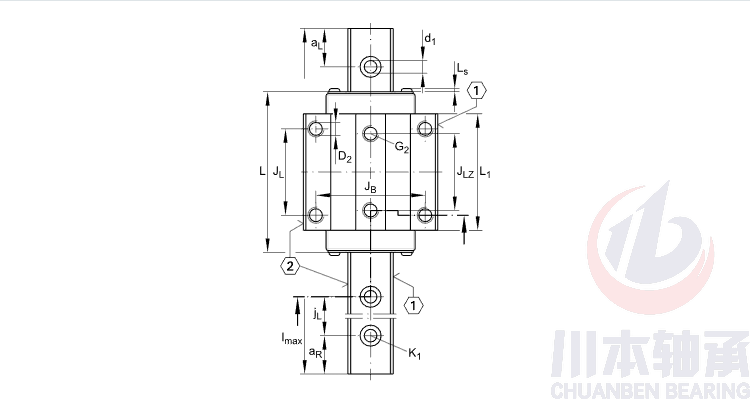

aL max	94 mm	aL 和 aR 取決于導軌長度。
aL min	20 mm	aL 和 aR 取決于導軌長度。
aR max	94 mm	aL 和 aR 取決于導軌長度。
aR min	20 mm	aL 和 aR 取決于導軌長度。
b	45 mm	公差: -0,005/-0,03
D2	10,6 mm
d1	13,4 mm
G2	M12	對于符合 DIN ISO 4762-12.9 標準的螺釘

		最大擰緊力矩 [MA]：
		M5 = 5,8 Nm
		M6 = 10 Nm
		M8 = 24 Nm
		M10 = 41 Nm
		M12 = 83 Nm
		M14 = 140 Nm

		規定的力矩表示在無振動的準靜態應用中可靠地傳遞力對應的最大值 (S0=1)。我們建議，應根據客戶的特定應用條件和運行工況，按照 VDI 指導準則 2230 第 1 部分（2015 年）中的數據以及該說明中的數據來確定將螺釘擰緊到相鄰結構上時的擰緊力矩。

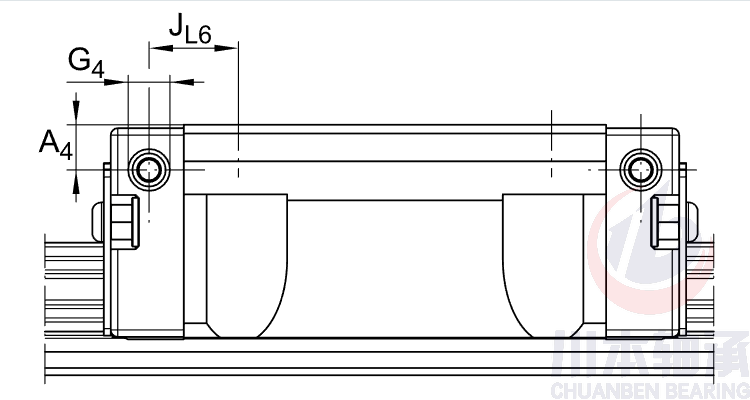

G3	7 mm	潤滑接頭的最大允許螺紋深度。
G4	7 mm	潤滑接頭的最大允許螺紋深度。
H1	9,7 mm
H4	19,9 mm
H5	9,25 mm
h	34,2 mm
h1	15,7 mm
JB	100 mm
JL	80 mm
JL6	19,25 mm
JLZ	60 mm
jL	105 mm
K1	M12	對于符合 DIN ISO 4762-12.9 標準的螺釘

		最大擰緊力矩 [MA]：
		M4 = 5 Nm
		M5 = 10 Nm
		M6 = 17 Nm
		M8 = 24 Nm
		M10 = 83 Nm
		M12 = 140 Nm
		M14 = 220 Nm

		規定的力矩表示在無振動的準靜態應用中可靠地傳遞力對應的最大值 (S0=1)。我們建議，應根據客戶的特定應用條件和運行工況，按照 VDI 指導準則 2230 第 1 部分（2015 年）中的數據以及該說明中的數據來確定將螺釘擰緊到相鄰結構上時的擰緊力矩。
K3	M10	對于符合 DIN ISO 4762-12.9 標準的螺釘

		最大擰緊力矩 [MA]：
		M4 = 5 Nm
		M5 = 10 Nm
		M6 = 17 Nm
		M8 = 24 Nm
		M10 = 83 Nm
		M12 = 140 Nm
		M14 = 220 Nm

		規定的力矩表示在無振動的準靜態應用中可靠地傳遞力對應的最大值 (S0=1)。我們建議，應根據客戶的特定應用條件和運行工況，按照 VDI 指導準則 2230 第 1 部分（2015 年）中的數據以及該說明中的數據來確定將螺釘擰緊到相鄰結構上時的擰緊力矩。
K6	M10	對于符合 DIN 7984-8.8 標準的螺釘

		最大擰緊力矩 [MA]：
		M4 = 2 Nm
		M5 = 4 Nm
		M6 = 8 Nm
		M8 = 12 Nm

		規定的力矩表示在無振動的準靜態應用中可靠地傳遞力對應的最大值 (S0=1)。我們建議，應根據客戶的特定應用條件和運行工況，按照 VDI 指導準則 2230 第 1 部分（2015 年）中的數據以及該說明中的數據來確定將螺釘擰緊到相鄰結構上時的擰緊力矩。
L1	102,5 mm
LS	2,2 mm
lmax	5835 mm	單根導軌的最大長度。有關允許的導軌段，請參見技術原理
T5	15 mm
T6	15 mm

mW	3,3 kg	滑塊的質量
mS	9,2 kg/m	導軌的質量

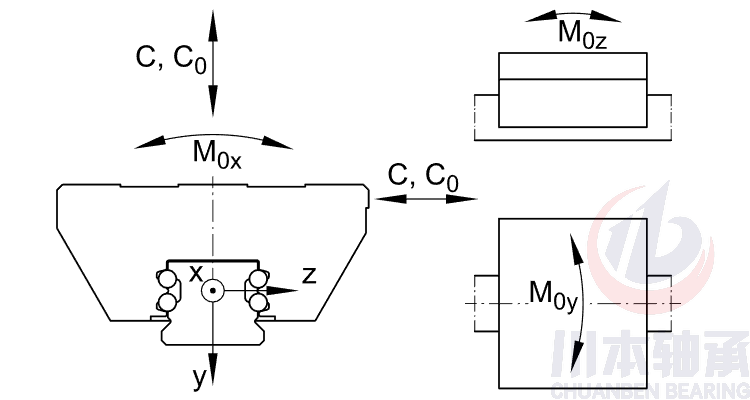

c	69000 N	基本額定動載荷
C0	141000 N	基本額定靜載荷
		根據 ISO 14728-1 標準的基本額定載荷的計算。
		根據實踐經驗，可以增加基本額定動載荷。
		只有在使用全螺紋長度并且相鄰結構具有相應的尺寸時才支持額定滿載荷。
M0x	3610 Nm	繞 X 軸的額定靜扭矩
M0y	2485 Nm	繞 Y 軸的額定靜扭矩
M0z	2485 Nm	繞 Z 軸的額定靜扭矩
		潤滑接頭作為散件提供：

		S04 (KUVE20-B)
		S05（KUVE25-B 到 KUVE55-B）
		S16 (KUVE15-B)
